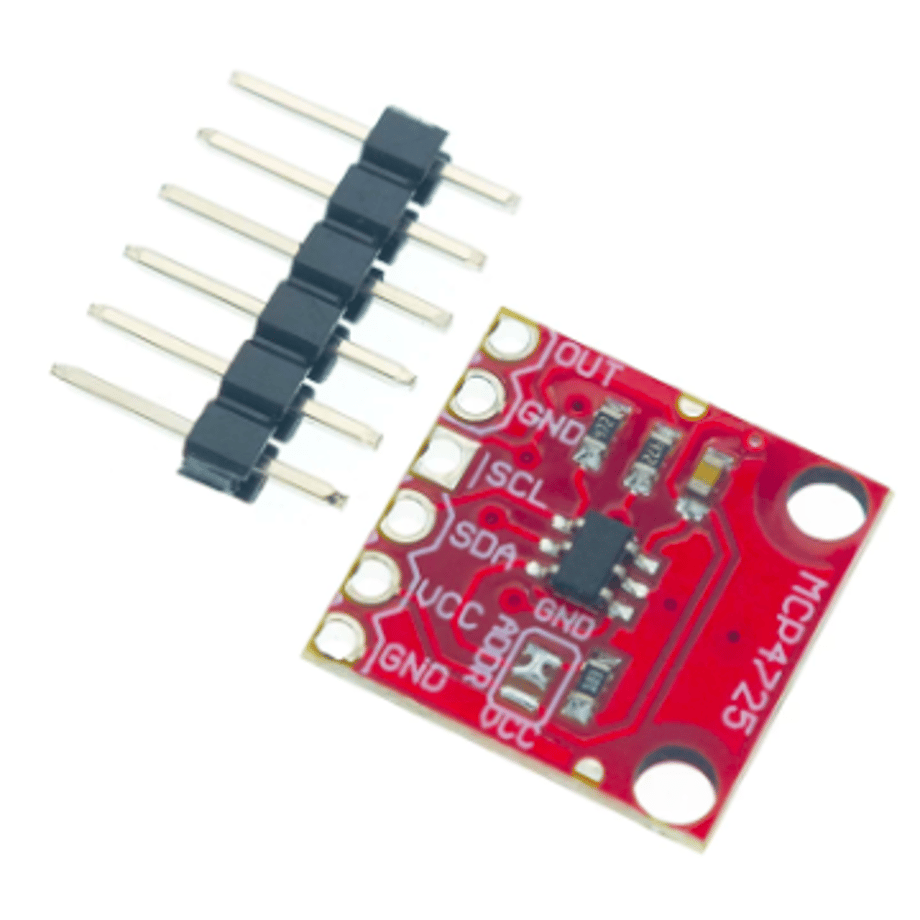

・MCP4725はシングルチャンネルの12ビットバッファード電圧出力(DC)で、不揮発性メモリー(EEPROM)を使用し、設定登録ビット(2ビット)とDAC入力データ(12ビット)を記憶できます。 DAC は、設定レジスタビットを設定することで、通常のモードまたは省エネシャットダウンモードで設定できます。
・DAC は、ArduinoのI2Cインターフェースなどデジタルソースなどの信号を送信することができます。 デジタル - アナログコンバーターは、サウンドジェネレーション、音楽機器、その他多くのプロジェクトに最適です。

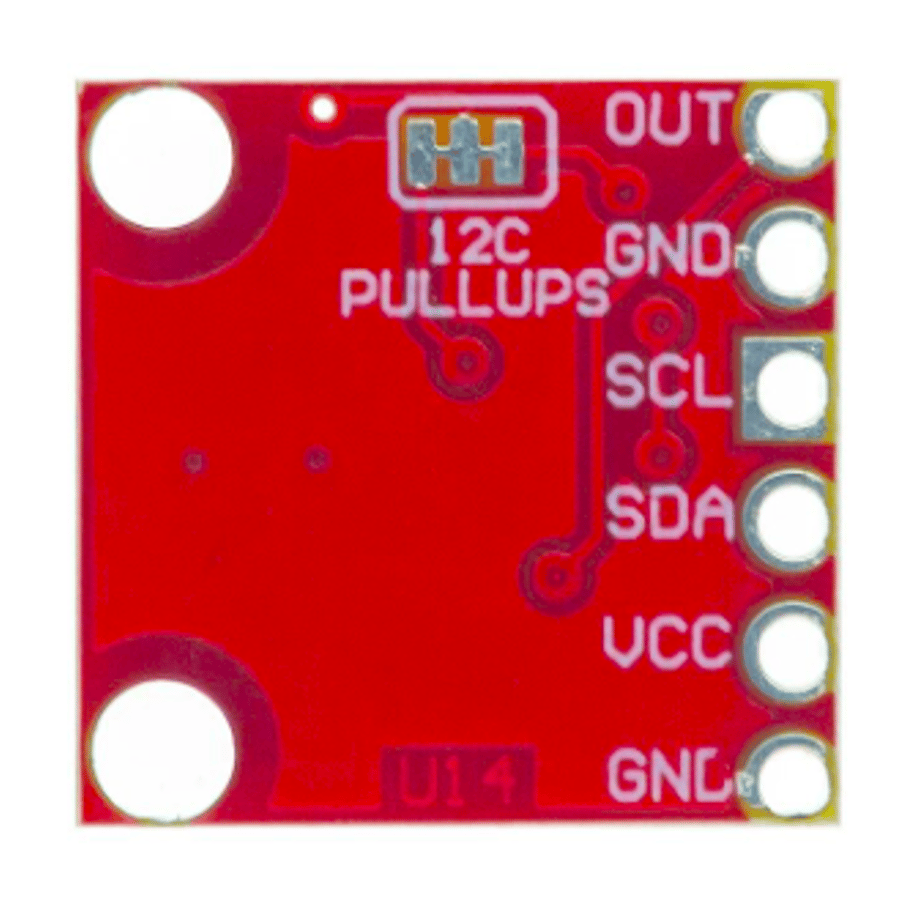

・MCP4725 (GNDとシグナルアウトピンを含む) を使用して、オシロスコープやその他のデバイスに接続する必要があります。 ベーシックI2Cピンアウトには、SCL、SDA、VCC、GNDがあります。 このデバイスは2ワイヤー I2C互換シリアルインターフェースと使用できます。
バスにMCP4725以上を必要としている場合、このボードのプルアップ抵抗器を無効にすることができます。
仕様
・電源:2.7v〜5.5v
・12ビット解像度
・I2Cインターフェイス (標準、高速、高速をサポート)
使用例↓
https://www.denshi.club/cookbook/dac/analog-output-2-mkr-wifi-1010dac-mcp47252.html
★はんだ付けオプション対応
pinのはんだ付けをご希望の場合は、下記の「Pinはんだ付けサービス」をご注文してください。
https://electronicwork.shop/items/6254f327a102752afcb40d29
