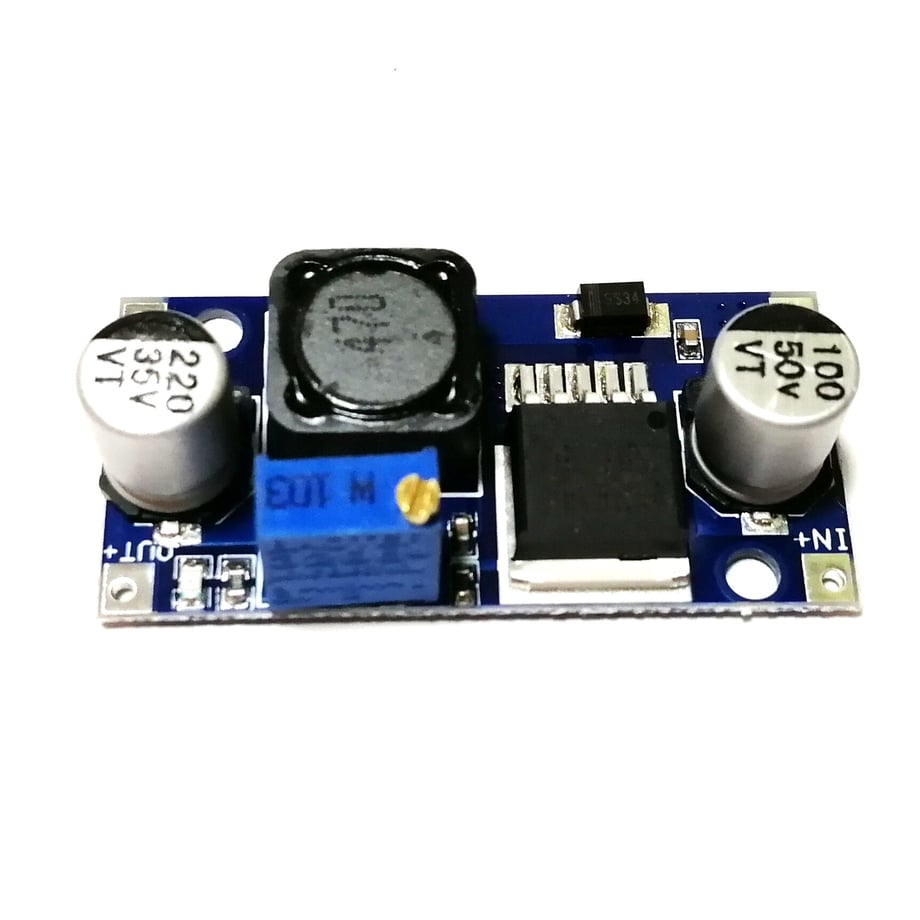

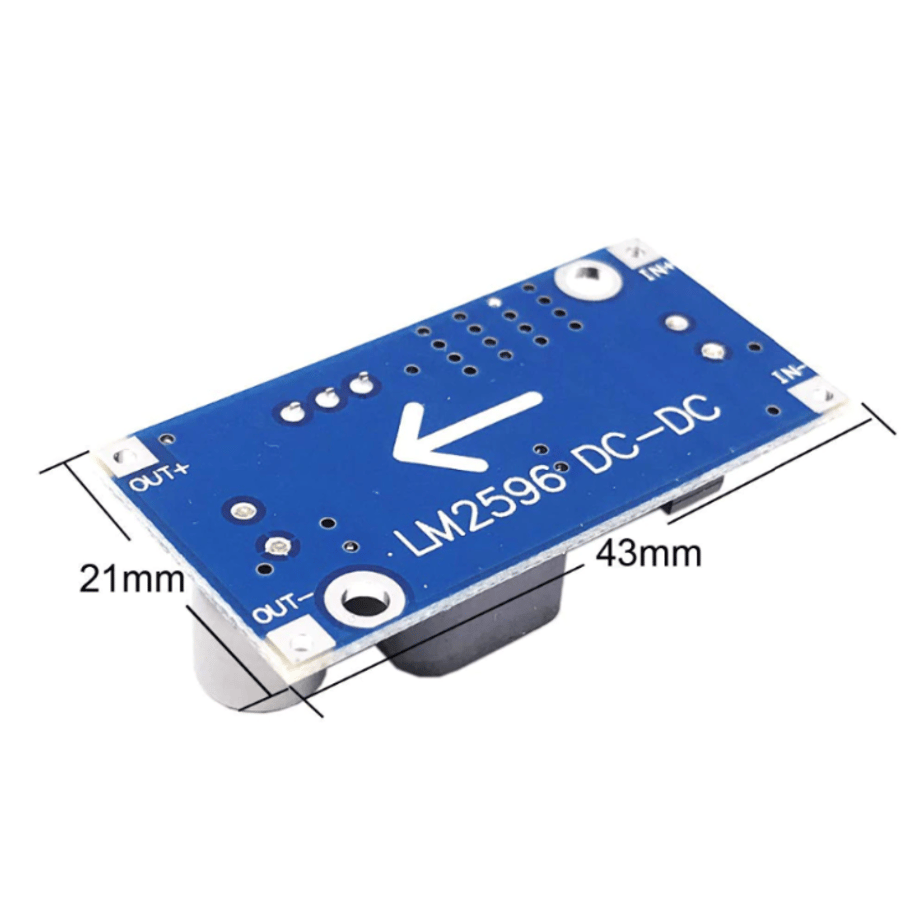

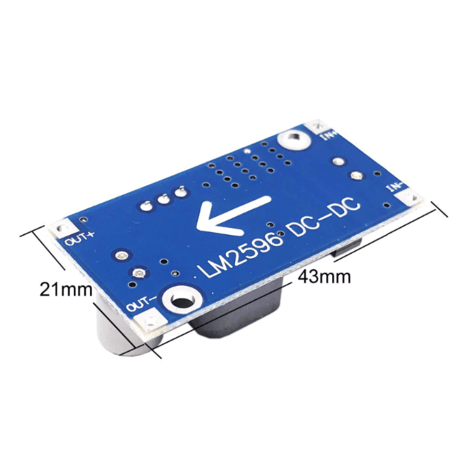

仕様 ・入力電圧:DC3.2V~40V ・出力電圧:DC1.25V~35V ・出力電流:3A (最大) 2A未満での使用をお勧めします (注: 高出力を使用する 場合は、電源チップにヒートシンクを追加してください) ・負荷調整比:/-0.5% 電圧調整比:/-2.5% 転送効率:最大92% (出力電圧が高いほど効率が高い) ・オン/オフ周波数:150khz ・出力リップル:200mv ・モジュール機能:降圧および非絶縁 ・整流方法:非同期整流 ・サイズ(LM2596S):約21mm×43mm×13mm ・サイズ(ケース):約29mm×66mm(凹凸部分も含む)×18mm ・取り扱い日:2022年(本体) ・取り扱い日:2026年5月24日(ケース) ※3枚目、4枚目はケースとなります。 機能: 1.過熱保護機能を内蔵 2.内蔵電流制限機能 3.内蔵出力短絡保護機能 使い方 1.電源 (3~40V) 、電源インジケーターライトにアクセスし、モジュールが正常に動作しています。 2.青いポテンショメータノブ (通常は時計回りの回転ブースト、反時計回りの回転降圧) を調整し、マルチメーターで出力電圧を監視して、必要な電圧に到達します。 3.顧客はモジュールの出力電圧を反映し、常に入力電圧と同じに調整することはできません。 この問題が発生した場合は、最初に反時計回りの回転ポテンショメータを10周上にしてから、モジュールを使用して電圧を正常に調整してください。 ※これはバックモジュールです。 入力電圧は出力電圧よりも高くなければなりません。 入力と出力のインターフェースを逆にすることはできません。 2.5A未満に保ち、長時間作業するときはヒートシンクを使用してください。 ◇「大量購入用」は2週間程のお届け予定となります。100個以上のご注文の場合、1ヶ月以上掛かる場合がございます。 ※他の商品も同時に購入される場合、商品がすべて揃い次第の発送といた します。他の商品をすぐに入手したい場合は、別途注文をお願いします。
