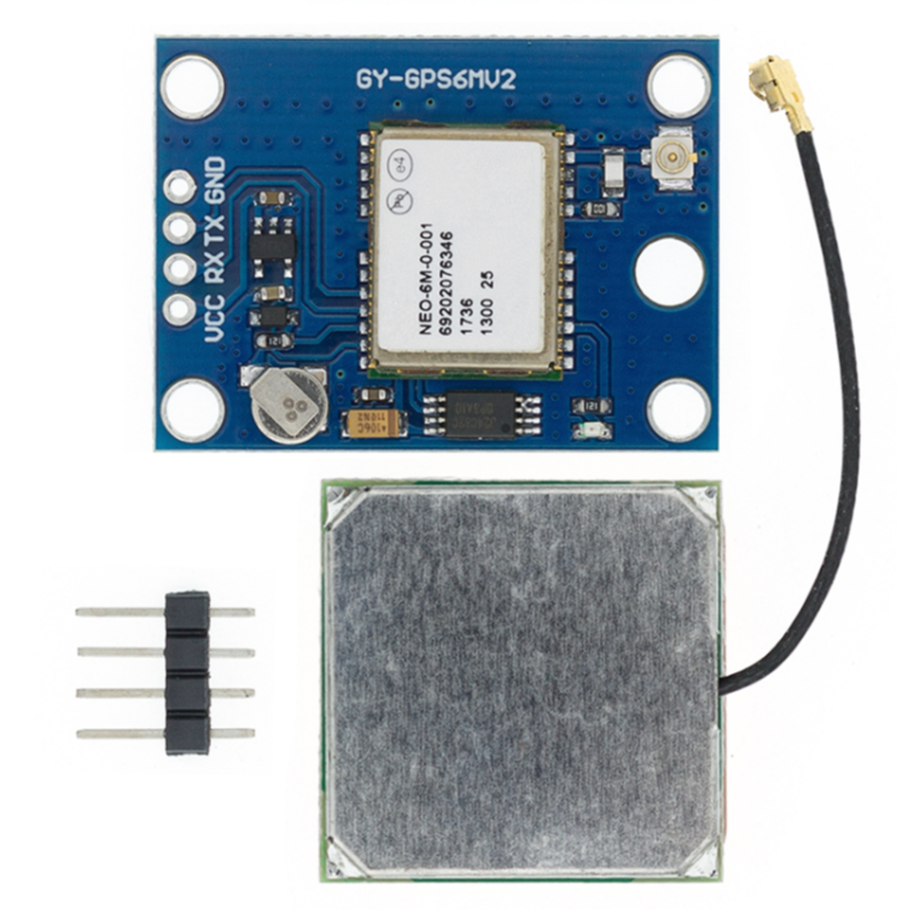

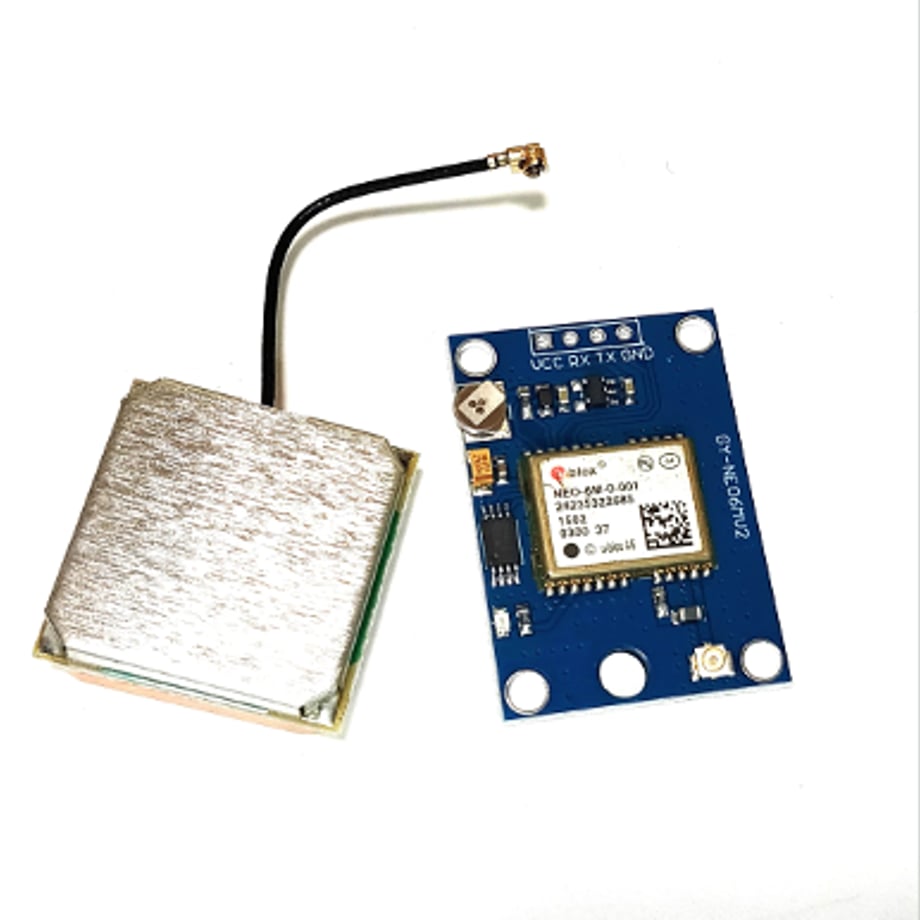

位置情報を取得するGPS受信モジュールです。
仕様
・GPSモジュールNEO-6M
・電源電圧:3V~5V

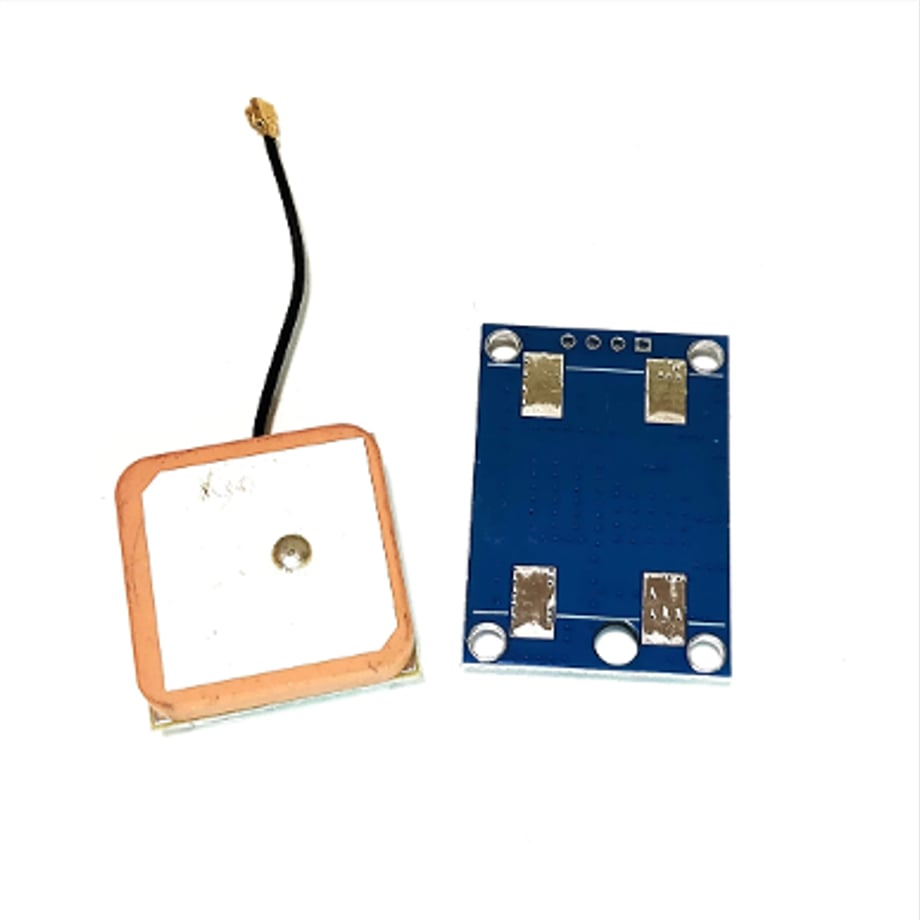

・アンテナサイズ:25mm×25mm(基板サイズは除く)
・モジュールサイズ:36mm×25mm
・取り付け穴:3mm
・アンテナケーブル: 約40mm
・通信プロトコル:NMEA、UBXバイナリ、RTCM
・作動温度:-40°C〜85°C
データシート↓
https://content.u-blox.com/sites/default/files/products/documents/NEO-6_DataSheet_%28GPS.G6-HW-09005%29.pdf
※電源接続して窓際に置き10分~20分で測位が成功し、LEDが点滅するようになります。これは初回のコールドスタートなので次回以後は30秒以内で取得できます。

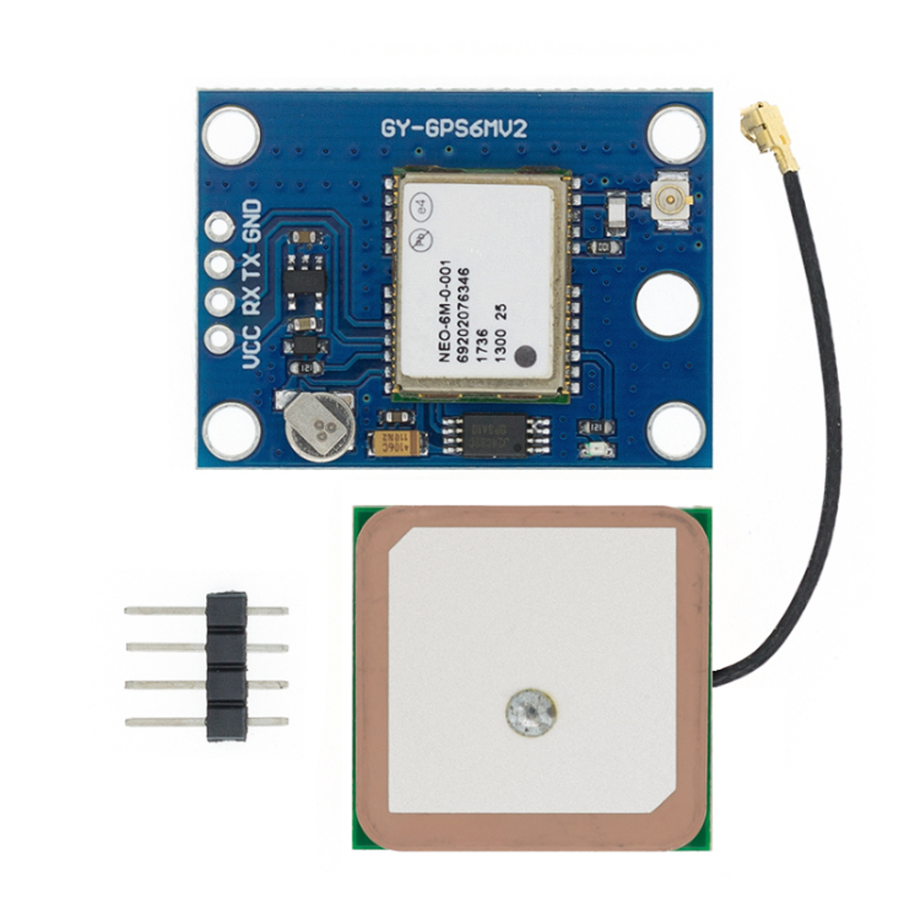

※ロットの違いによってアンテナのデザインが写真とは異なる場合がございます。(サイズは同じです)
Windows PCでUSB-3.3V TTLシリアルドングルを接続しCOMポートをTeraterm で9600bpsにセットすればNMEAフォーマットのデータも読み取れます。
また、ublox社のu-centerをインストールすればより詳しい情報がグラフィカルに表示されます。 Raspberry Piに接続してntpdをGPSに同期させることも可能だそうです。
(Raspberry piでの設定は(Raspberry Pi 3は、 GPIO 14(TXD) / GPIO 15(RXD) は今までの /dev/ttyAM0 ではなくて /dev/ttyS0 で利用するので注意。)
※外でやると、より正確なデータが取得できます。(室内は窓際じゃないと取得は困難です)
※LEDの点滅がない状態は衛星を検索している状態です。窓際の前に5分ほど放置したらLEDが点滅しだし、取得できました。
Arduinoでの使用参考サイト⇩
https://lastminuteengineers.com/neo6m-gps-arduino-tutorial/
◆こちらのアンテナを繋ぐと精度がかなり上がります↓
https://electronicwork.shop/items/65f466155192012a0bc9c009
◆SMA-K/IPEX変換ケーブル↓
https://electronicwork.shop/items/65f31a071b56ba179d637a7d
