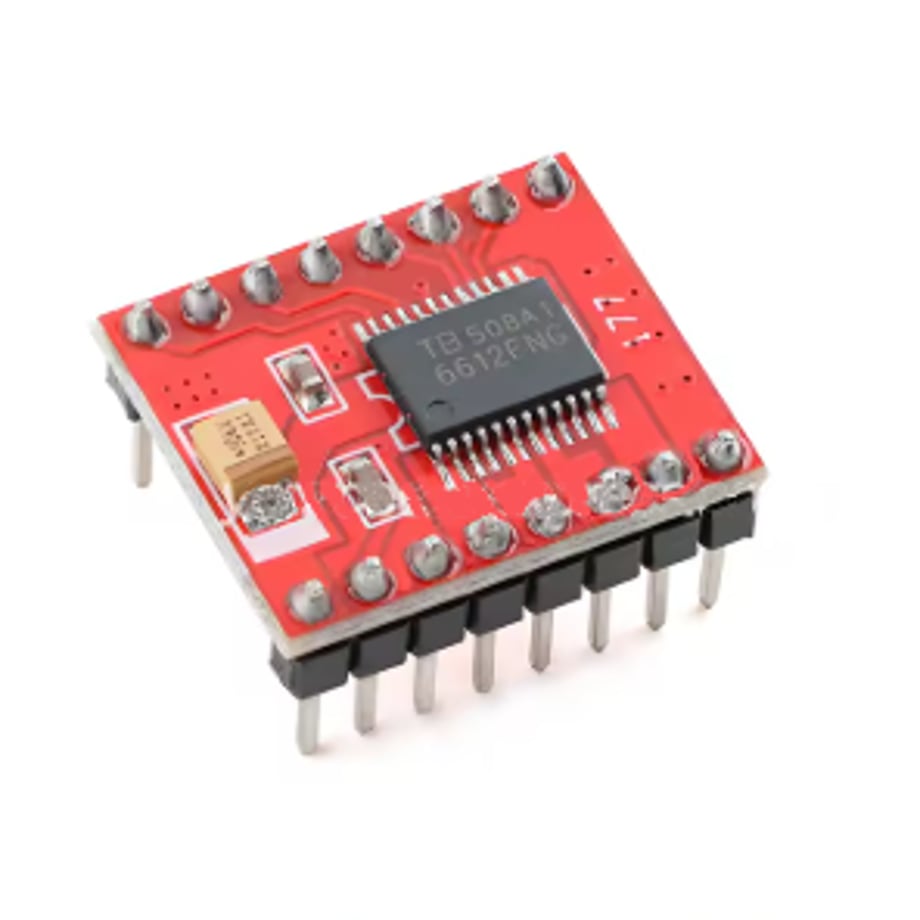

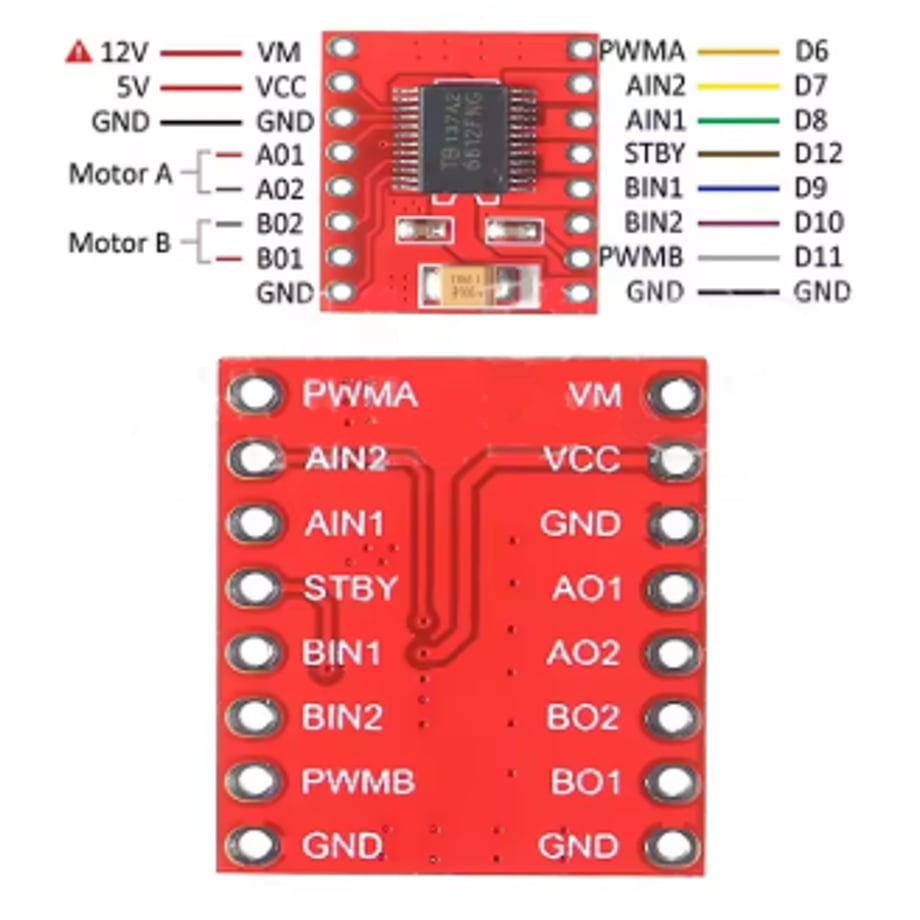

型のDCモータやステッピングモータを制御するために最適なモータードライバーです。 過電流保護、短絡保護、低電圧ロック、過熱保護、低消費電力スリープモードを内蔵しています。 仕様 ・動作電圧:DC3V~12V ・出力電流:1.2A(平均)/ 3.2A(ピーク時) ・チップ:TB6612FNG ・取り扱い日:2025年12月22日 ※Pinははんだ付け済みです。 ピン説明 ・PWMA: モーター Aの速度を制御するためのチャンネルAのPWM入力 ・AIN2: チャンネルA入力 2、モーター A の方向を制御 ・AIN1: チャンネルA入力 1、モーター A 方向を制御 ・STBY: スタンバイ制御、低レベルはスタンバイモード ・BIN1: チャンネルB入力 1、モーター B方向を制御 ・BIN2: チャンネルB入力2、モーターB方向を制御 ・PWMB: モーター Bの速度を制御するためのチャンネルBのPWM入力 ・VCC: ロジック電源入力 (5V) ・GND: グランド ・VM: モーター電源入力 (最大12V) ・AO2: モーターA出力2 ・AO1: モーターA出力1 ・BO1: モーターB出力1 ・BO2: モーターB出力2 使用例↓ https://adam-meyer.com/arduino/TB6612FNG
